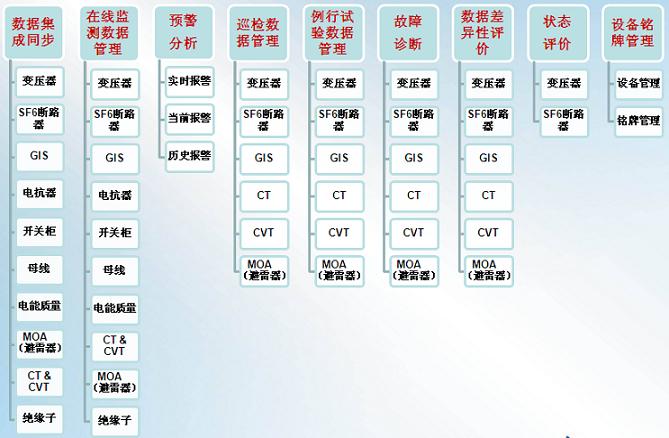

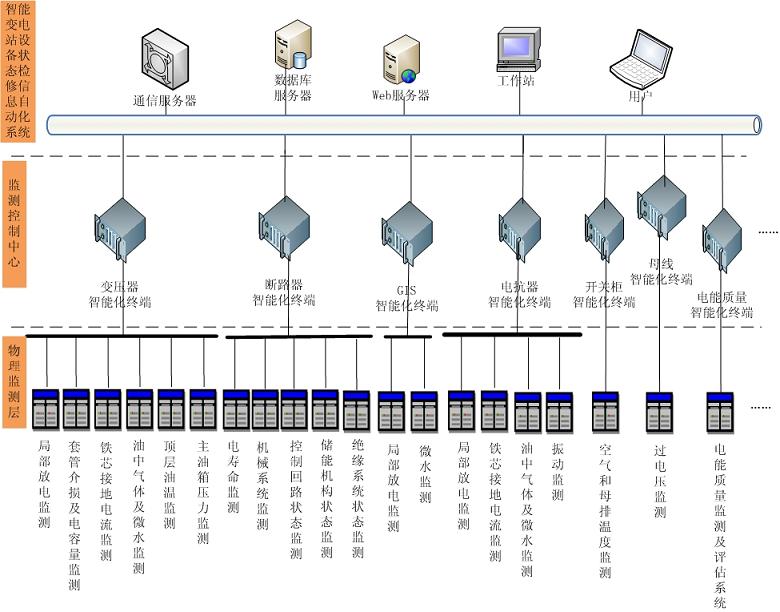

四、主要系统功能及特点



1、变压器智能化终端

①主变局部放电监测
最小可测放电量：500pC；测量频带：40k-3MHz；脉冲时间分辨率：10μs
  ② 套管介损及电容监测
介质损耗因数：0.002-0.2；误差：±（1%读数+0.0005）；电容量：50pF-2μF；误差：±（1%读数±2pF）；
  ③ 铁芯接地电流监测
测量范围：0.2mA-700mA；误差：1%±0.2mA
  ④顶层油温监测
温度范围：0℃-125℃；测量精度：±0.5℃

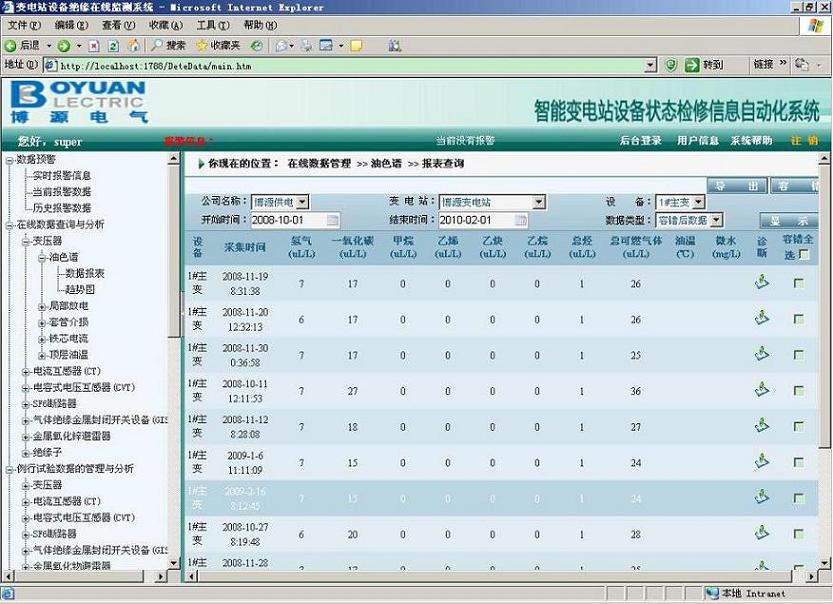

⑤油中气体及微水监测

可检测主变的油中H2、CH4、C2H6、C2H4、C2H2、CO、CO2、H2O和总烃等气体含量。

实时、连续在线监测和显示油中各组分特征气体含量及变化，通过气相色谱法对油中分离出来的气体进行组分分离，分别检测各组分的含量。

采用真空脱气法进行油气分离，抗干扰能力强，脱气过程无须载气置换，确保变压器的安全可靠运行。

内置高效可靠的循环泵用以自动完成油路循环，确保取得的测量样本为变压器内部活油，能可靠的表征变压器的实时运行状态。

现场装置与变压器通过特别定制的法兰联接，安全可靠，绝无渗漏之忧。

⑥主油箱压力监测

可在线监测主油箱压力，并显示监测数据；

可分析数据，生成报表并打印，可预警。

可将监测数据上传远程服务器进行数据集成，并进行网页发布，满足不同用户进行数据浏览。

2、断路器智能化终端

   主要监测参数和功能：

①电寿命监测

l        分合闸过程电流波形

l        正常工作和分合闸过程电流幅值

l        分合闸动作次数、时间及日期

l        主触头累计电磨损（以I²T或IT表征）

 ②机械系统监测

l        线圈分合闸时间

l        分合闸线圈电流波形

l        断路器动触头行程及超行程

l        断路器分/合状态

  ③控制回路状态监测

l        辅助触点动作时间

  ④  储能机构状态监测

l        储能电机工作电流波形

l        储能电机启动次数

⑤绝缘系统状态监测

l        SF6气体温度和压力

3、GIS智能化终端

GIS局部放电及微水

☆显示局放活动的位置,类型,信号频率,幅值及严重度(幅值+频率)，并且记录变电站的温度及湿度

☆可准确定位局部放电活动源
☆专家系统软件自动给出详细的故障信息,而不需要专家的人工分析
☆传感器采用莲花方式级联连接配置简化了现场的连线和安装

☆局放活动报警阚值可根据不同的放电类型由用户设置

☆可实时显示GIS的数据,进行远程访问，对严重的局放活动发出警报

☆每套系统可以支持从几个到200多个传感器点,可有效用于不同大小的GIS变电站

4、电抗器智能化终端

①电抗器局部放电、铁芯接地电流、油中气体及微水在线监测具体技术指标详见变压器综合在线监测系统

②电抗器振动

实时监测变压器、电抗器的振动幅值，通过分析其振动状态的特征量（峰峰值、有效值、频率等）的异常，及时发现设备内部的电气、机械故障，为变压器、电抗器的状态检修工作提供可靠的辅助依据。

生成专业图谱（波形频谱图、振动趋势图、棒值图等）。

历史数据、报警、系统日记查询等。

技术指标：

最多可支持32台信号采集分站，32*24路振动信号监测通道；

测量信号幅值范围：1μm～1000μm；

测量精度：0.1μm；

测量频带：1Hz～1000Hz。

5、开关柜智能化终端
    ☆ 实时监测高压开关柜内的空气温度、母排温度；
    ☆ 可将采集到的温度数据按所属变电站、开关柜以及线路进行分别显示，将采集到的温度数据以web的形式发布；
    ☆ 设有温度报警阀值，在客户端弹出报警窗口，可以短信形式通知管理人员；
    ☆ 直接显示实时温度数据和最高温度数据，可按时间段查询历史数据，并绘制曲线，具备电子地图、时间跟踪、记录、备份、打印功能；
    ☆ 可通过软件调节下位机和温度传感器的温度报警阀值和测量时间。

6、过电压监测系统

实时在线监测、自动跟踪电力系统内外过电压，能在过电压发生时完整、准确地同时记录过电压波形及相关信息；
      高的采样速率：实时采样率可达20MS/s；采样速率从1KS/s 到 20MS/s范围内可以设定
     每通道8M大容量板载内存。
      具备6个采样通道，可记录两段母线A、B、C三相波形（即两个变压器的输出线）。每通道独立工作，满足雷电、操作、谐振和工频过电压的记录要求。
      启动录波电压：额定电压的1.5倍（可任意设置）；
      具有波形复原功能，可对波形进行操作（如拉伸、缩放、通道选择等），附带的两组光标使测量更方便、更准确，具有良好的可扩展性。
      采用SQL server数据库，可查询并显示过电压历史数据。
      响应带宽：0～1MHZ的模拟输入带宽。
      采集全过程可对采样速率、采样深度、输入阻抗、参考位置及保存路径等参数手动或自动设置
      运行过程实现自动化、智能化，可实现运行过程中无人值守自动进行。

7、变电站电能质量监测及评估系统
    ☆ 电压和电流分析计算程序，可推算出母线电压和电流值及负载量；
    ☆ 综合数据分析可计算有功和无功功率值；
    ☆ 可实时显示电网功率因数、电压、电流、有功功率、无功功率、频率的平均值、谐波总畸变率、1－15次谐波含量和输出口投切状态等信息；
    ☆ 可数据远传至数据服务器，实现存储数据、历史数据查看等；
    ☆ 能捕捉瞬时干扰地波形；
    ☆ 对电压、电流能同时测量；
    ☆ 可测量各次谐波的幅值与相位。

8、其他

容性设备、避雷器监测根据现场情况及用户需求可进行选择性监测
